Weesion W10X

WEESION / W10 SERIES

W10X

3-rýchlostný ventilátor · Vykurovanie alebo chladenie

Komunikačný multifunkčný modul pre riadenie fan-coil a chladiacich trámov s komunikáciou BACnet a Modbus.

3-rýchlostný ventilátorPohon vykurovania alebo chladeniaVAVTeplotaAktívny senzorNapájací výstup 24 V DCDigitálny vstupBACnetModbus
215,00 €
Pre B2B ceny nás kontaktujte.
Návod na použitie
01 / TECHNICKÉ PARAMETRE

Každý prípojný bod má svoje miesto.

Parametre konkrétneho modelu rozdelené podľa funkcie. Podrobné schémy, podmienky zapojenia a nastavenia nájdete v návode.

Napájanie

  • Napájanie 230Vac alebo USB-C (USB iba pre testovanie a nastavenia),

Riadenie a výstupy

  • ovládanie 3 otáčkového ventilátora pomocou 3x triak digitálných výstupov,
  • ovládanie pohonu pre vykurovanie alebo chladenie, 1x digitálny výstup, spínanie 230Vac aj 24VDC,
  • 1x analógový výstup pre riadenie EC motora alebo VAV klapky,
  • 24VDC výstup, pre extérne zariadenia, snímače alebo pre použitie ako prívod pre digitálné výstupy,

Snímače a vstupy

  • teplotný vstup PT1000,
  • digitálny vstup, pre okenný kontakt alebo útlm,
  • analógový vstup 0-10V (pre snímač CO2 alebo iné snímače),

Komunikácia

  • Bacnet MS/TP alebo Modbus RTU komunikácia.

USB-C slúži na nastavenie a testovanie; prevádzkové zapojenie realizujte podľa návodu príslušného modelu.

Celý technický opis výrobku

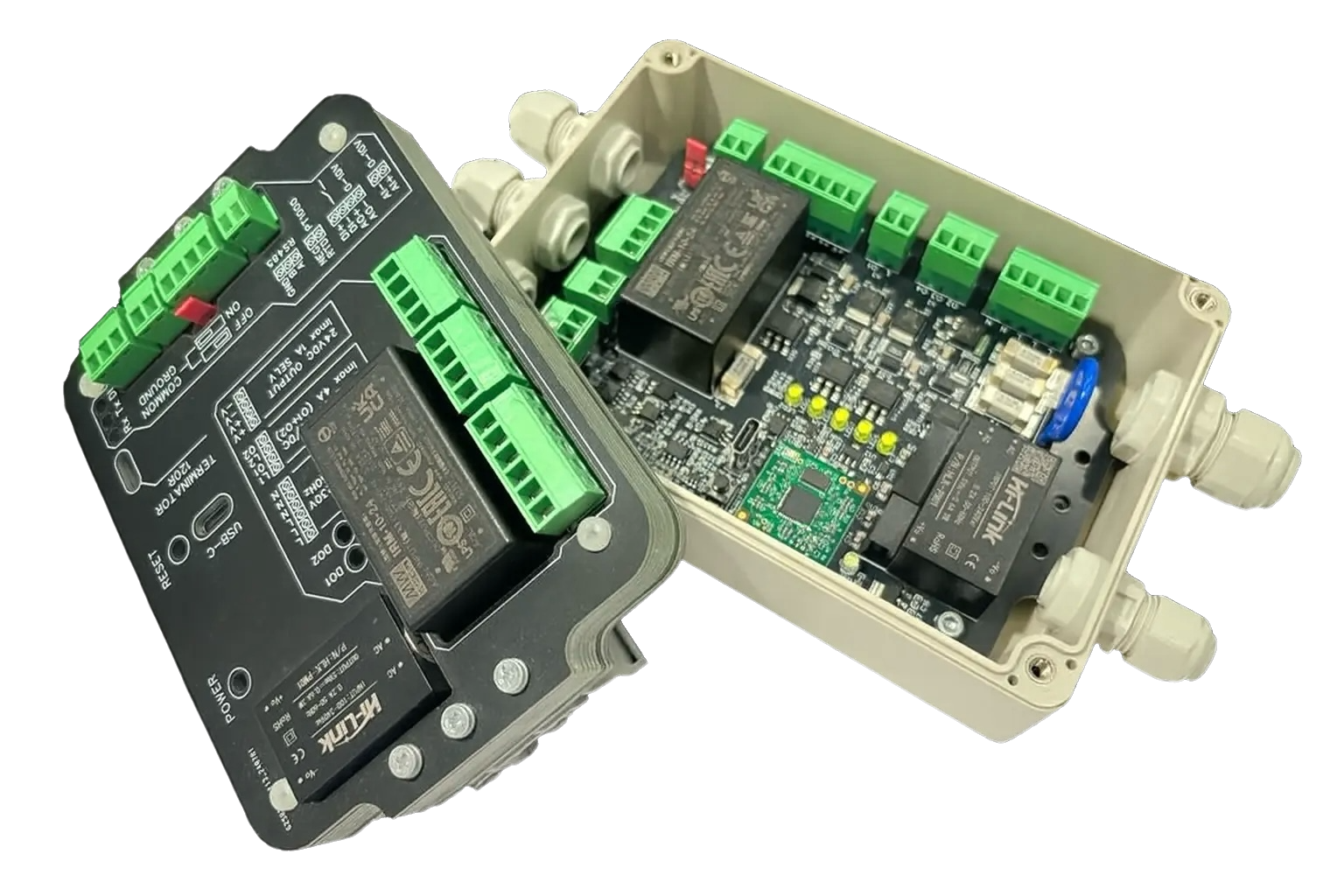

Komunikačný multifunkčný modul o rozmeroch iba 105 x 145 x 40 [mm], speciálne vyvinutý pre ovládanie fan-coil jednotiek a chladiacich trámov pre efektívnu integráciu do BMS pomocou komunikačných protokolov BACnet MSTP a Modbus RTU. Nápájanie modulu 230Vac je najčastejšie napojené priamo z napájania fan-coil jednotky. Modul disponuje výstupom 24VDC pre napájanie termostatu, snímačov (napr. CO2), klapky (VAV) alebo iných externých zariadení. Pri riešeniach s modulmi Weesion W10 nie sú potrebné v instalácií žiadne ďalšie riadiace krabice ani napájacie zdroje.

Technická špecifikácia:

  • Napájanie 230Vac alebo USB-C (USB iba pre testovanie a nastavenia),
  • ovládanie 3 otáčkového ventilátora pomocou 3x triak digitálných výstupov,
  • ovládanie pohonu pre vykurovanie alebo chladenie, 1x digitálny výstup, spínanie 230Vac aj 24VDC,
  • 1x analógový výstup pre riadenie EC motora alebo VAV klapky,
  • 24VDC výstup, pre extérne zariadenia, snímače alebo pre použitie ako prívod pre digitálné výstupy,
  • teplotný vstup PT1000,
  • digitálny vstup, pre okenný kontakt alebo útlm,
  • analógový vstup 0-10V (pre snímač CO2 alebo iné snímače),
  • Bacnet MS/TP alebo Modbus RTU komunikácia.

Pre viac informácií pokračujte štúdiou instruction manualu.

02 / POUŽITIE

Správny modul pre konkrétnu úlohu.

W10X je súčasťou série W10 pre fan-coily a chladiace trámy. Pri návrhu rozhoduje typ ventilátora, pohony ventilov a požadované snímače.

Riadenie troch rýchlostí ventilátora

Triakové výstupy sú určené na ovládanie troch rýchlostí ventilátora. Modul prepája riadenie fan-coilu so zvoleným nadradeným systémom.

Súčasť vášho BMS

BACnet MS/TP alebo Modbus RTU prenášajú informácie medzi modulom a nadradeným systémom. Riadiacu logiku vytvárate v BMS alebo DDC podľa potrieb projektu.

Vstupy a výstupy pri zariadení

Teplotný snímač, kontakt a ďalšie periférie pripájate k modulu pri fan-coile alebo chladiacom tráme. Konkrétne možnosti určuje osadenie tohto modelu.

03 / OD NÁVRHU K PREVÁDZKE

Pripravené na systematické zapojenie.

01

Vyberte I/O

Porovnajte požiadavky ventilátora, pohonov a snímačov s výstupmi a vstupmi zvoleného modelu.

02

Pripravte modul

Modul a periférie môžete zapojiť na pracovnom stole. USB-C použite na nastavenie komunikačných parametrov.

03

Pripojte k BMS

Overte komunikáciu a jednotlivé I/O body pomocou nakonfigurovaného BACnet alebo Modbus DDC regulátora.

Návod na zapojenie W10X

Weesion EKO koncept moduly série W10 pre ovládanie inteligentných miestností
